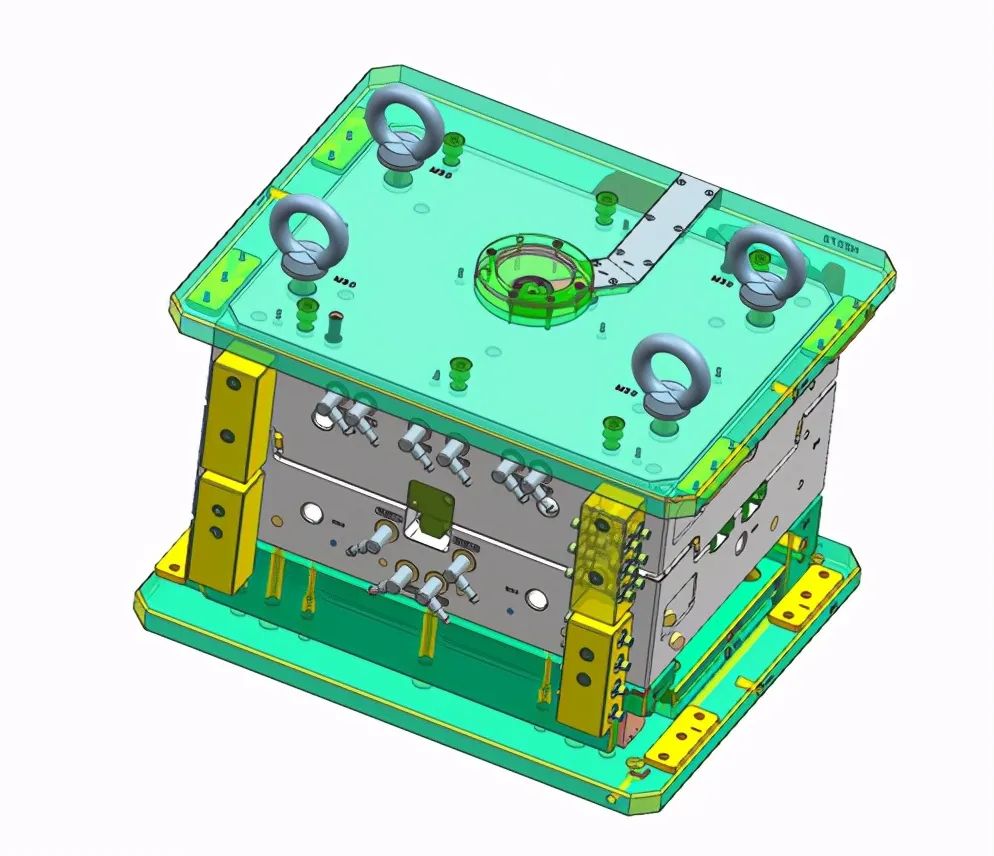

在模具設計中，汽車模具一直以來都是大家認為很難的模具，有的時候拿到一個產品感到無從下手，今天給大家分享一套經典的汽車車燈模具結構， 希望以后大家遇到這類產品，在設計方面能給大家帶來一點啟發：

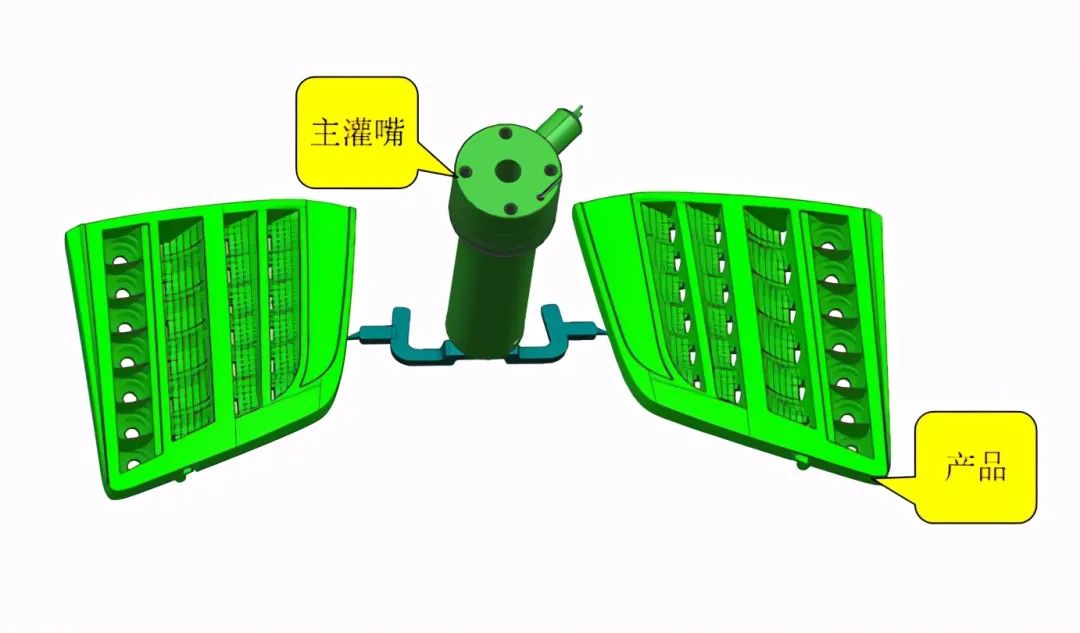

一、 產品進膠方式：產品進膠方式有很多種，有搭底進膠，潛水進膠，直接澆口，牛角進膠，點進膠，細水口轉大水口進膠等，本套汽車車燈模具采用熱流道轉冷流道潛水進膠，如下圖所示：

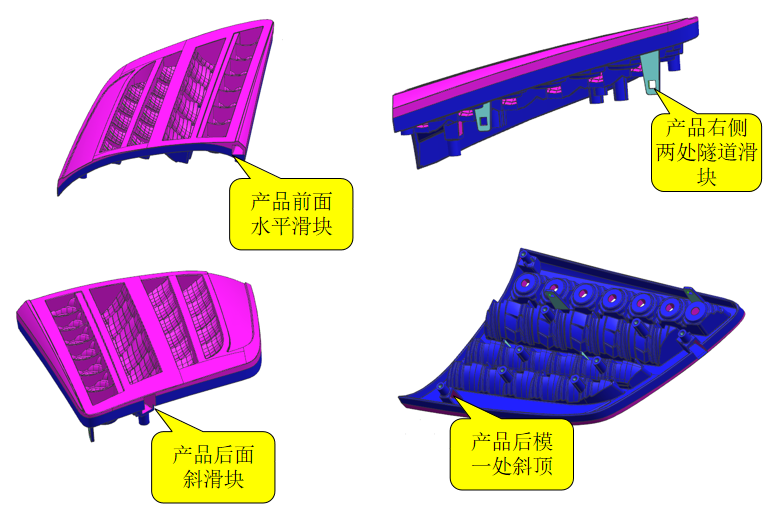

二、 從產品的斜率可以看出產品的前面存在一個水平滑塊，產品的后面存在一處斜滑塊，產品的右側面存在兩處隧道滑塊，后模存在一處斜頂，分析結果如下圖所示：

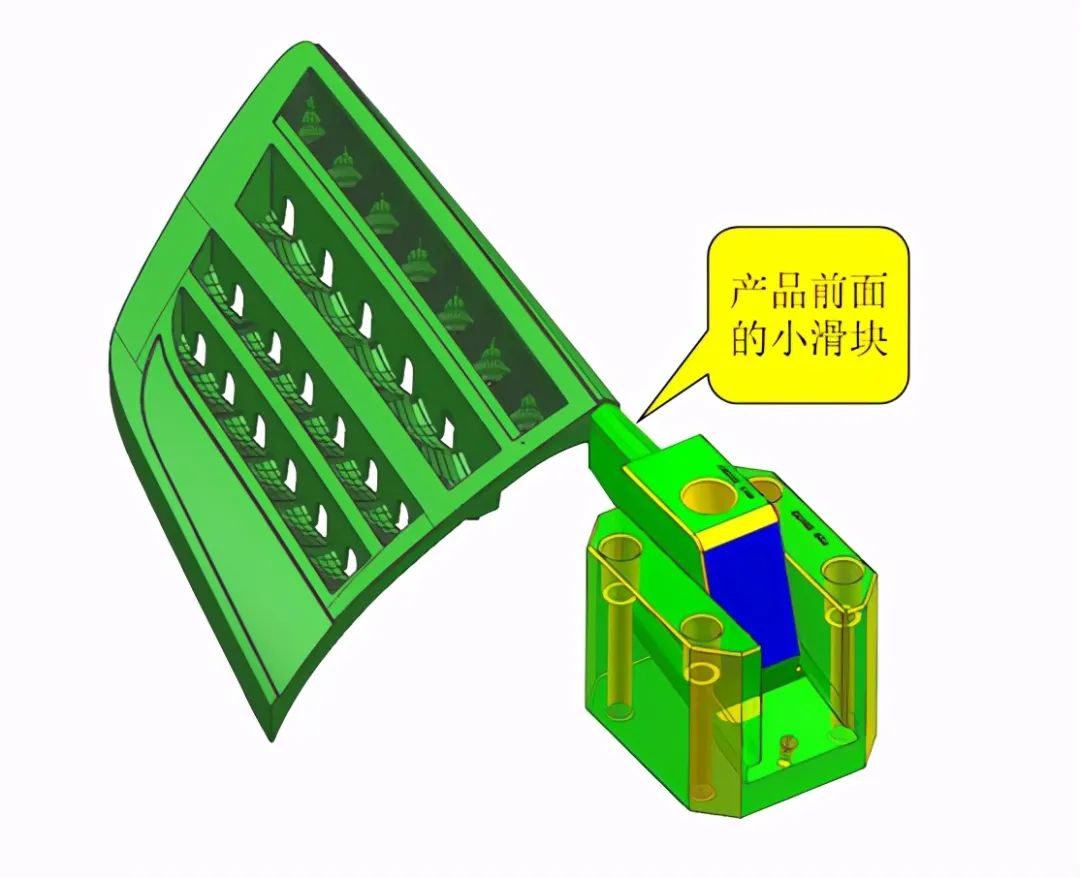

三、產品前面有一處水平滑塊，按照普通的滑塊設計方式，設計這種小滑塊要注意：滑塊的強度與工藝，由于行位鑲件需要熱處理，為了減少應力集中，行位周邊需要圓角過渡，如下圖所示：

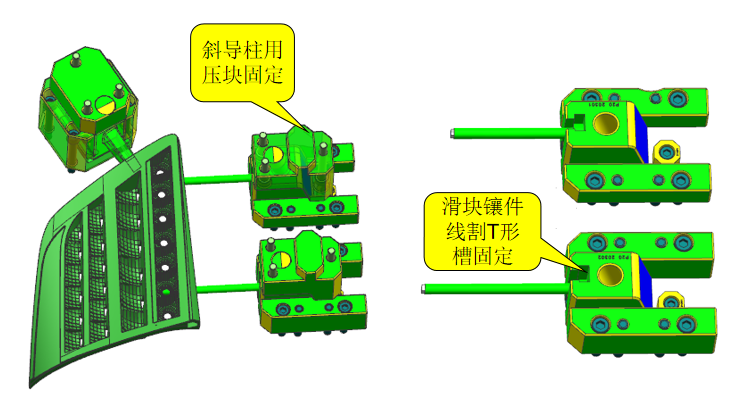

四、產品后面存在一處斜倒扣，右側面存在兩處隧道滑塊，為了減少斜導柱配合長度，斜導柱使用壓塊固定，為了方便加工，隧道滑塊利用T形槽固定在行位座上面，方便線割，如下圖所示：

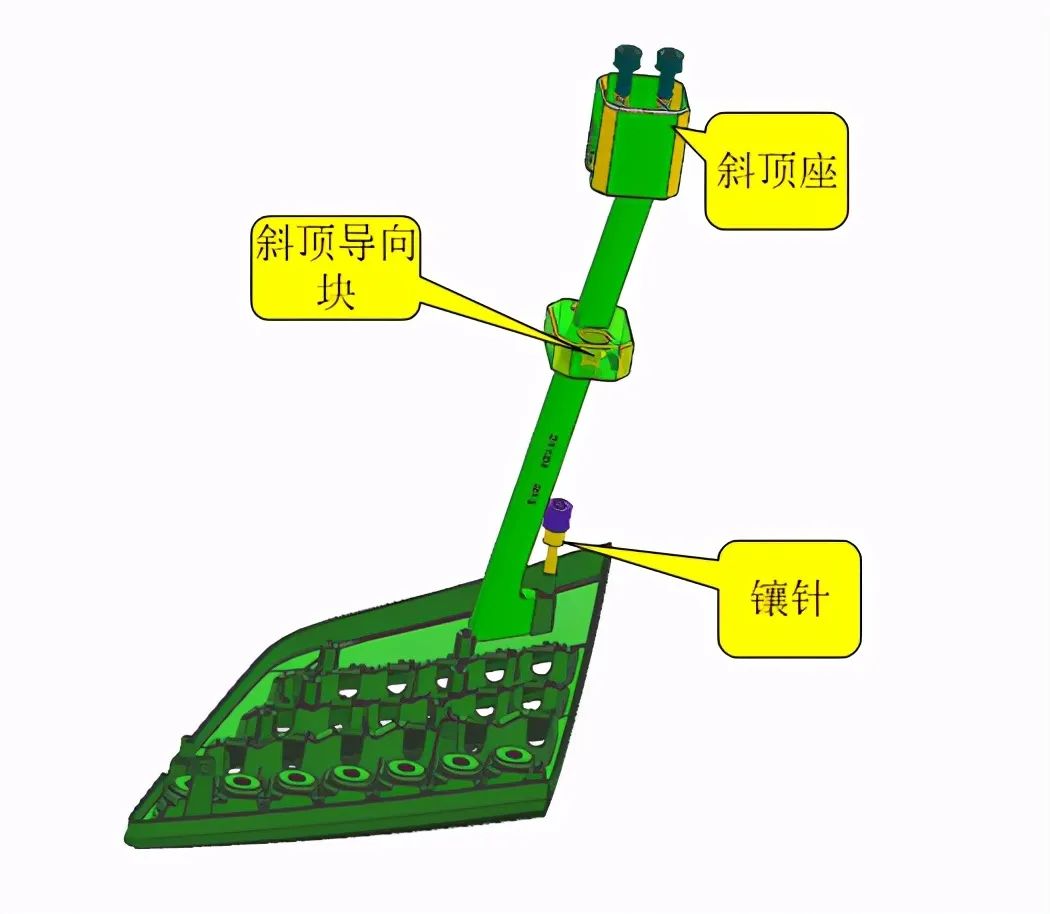

五、后模有一處斜頂，斜頂下面有一處鑲針，設計這種斜頂的時候要注意，斜頂不能跟鑲針發生干涉，斜頂按照普通的標準設計，如下圖所示：
