在模具設計中，汽車模具一直以來都是大家認為很難的模具，有的時候拿到一個產品感到無從下手，今天給大家分享一套經典的汽車車燈模具結構， 希望以后大家遇到這類產品，在設計方面能給大家帶來一點啟發：

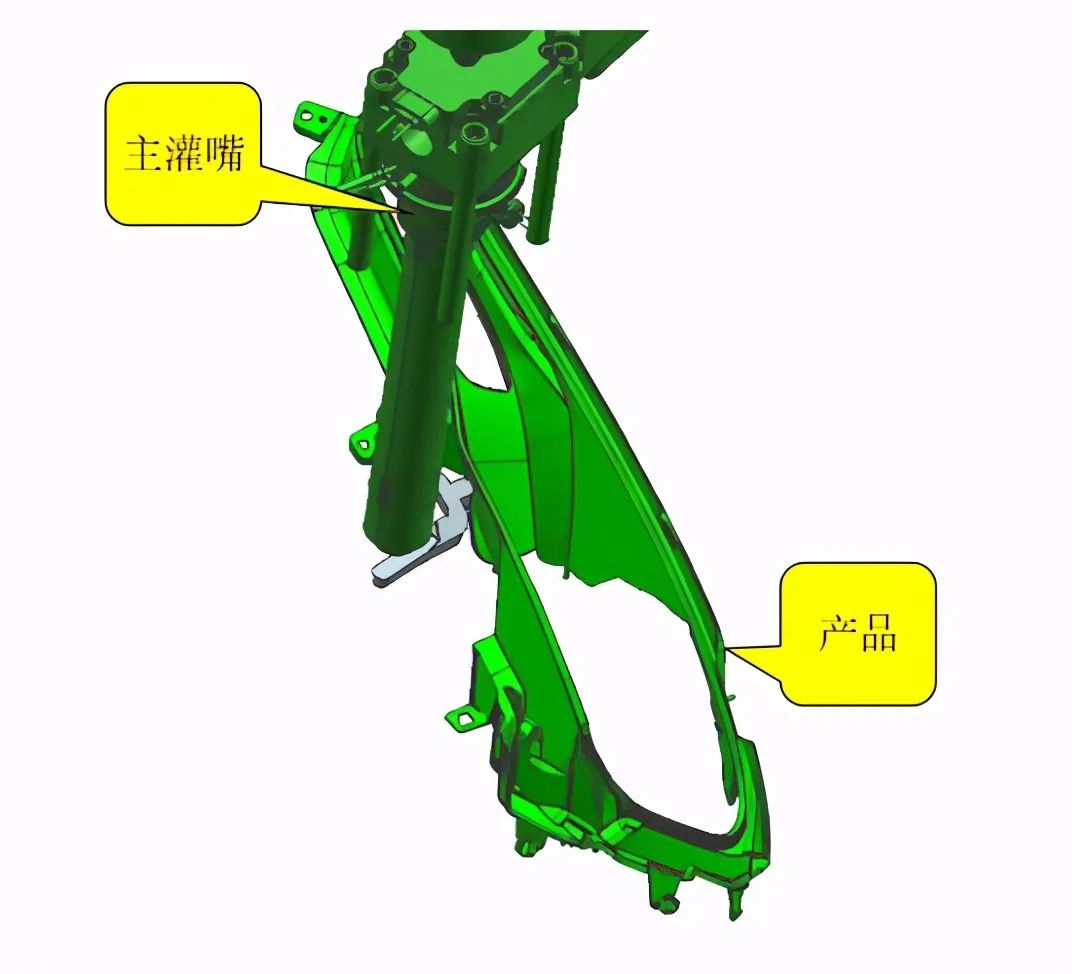

一、 產品進膠方式：產品進膠方式有很多種，有搭底進膠，潛水進膠，直接澆口，牛角進膠，點進膠，細水口轉大水口進膠等，本套汽車車燈模具采用熱流道轉冷流道潛水進膠，如下圖所示：

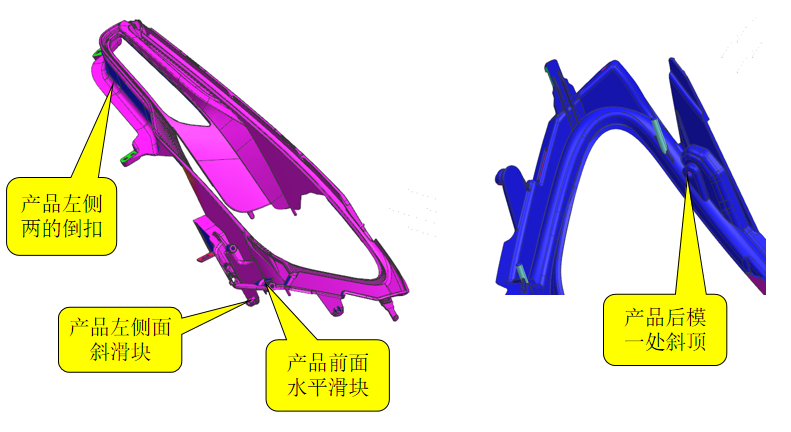

二、 從產品的斜率可以看出產品的左側面存在兩處水平滑塊和一個斜滑塊，產品的正前方存在兩處水平滑塊，產品的后模有一處斜頂，由于此產品不好下頂針，產品采用推塊頂出，分析結果如下圖所示：

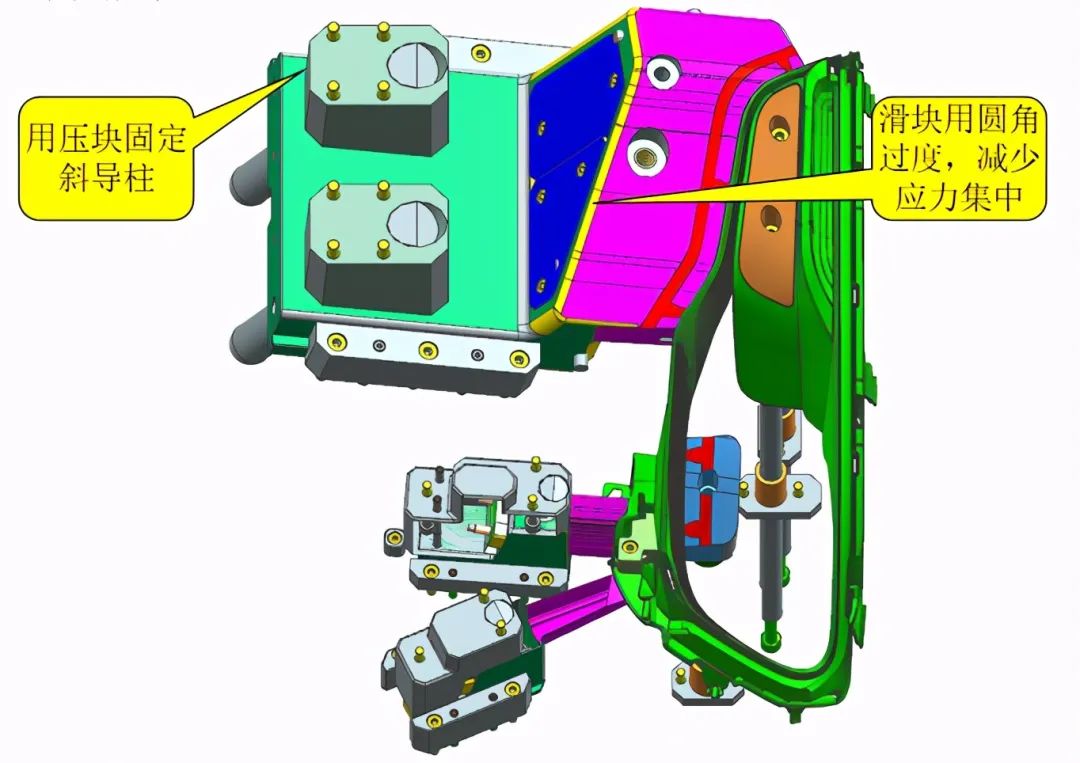

三、產品的左側面的水平滑塊和斜滑塊，設計這種小滑塊要注意：滑塊的強度與工藝，由于行位鑲件需要熱處理，為了減少應力集中，行位周邊需要圓角過渡，汽車模具大滑塊的斜導柱都是用壓塊固定，大滑塊還要設計導向塊，如下圖所示：

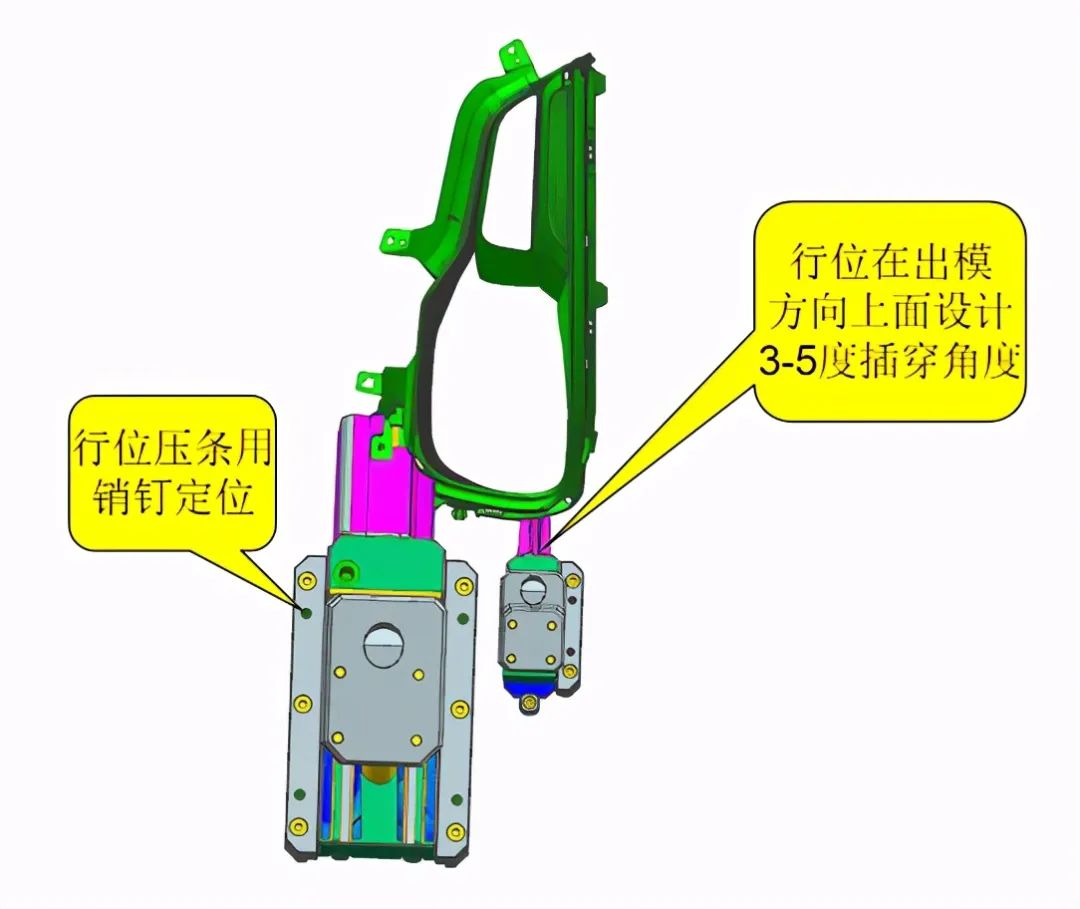

四、產品正面存在兩處水平斜倒扣，兩處水平倒扣出滑塊機構，由于汽車車燈產品質量要求很高，設計這類滑塊要注意：滑塊壓條上面用銷釘定位，為了防止滑塊運動過程中插燒，在出模方向上面設計（3-5)度的插穿角度，如下圖所示：

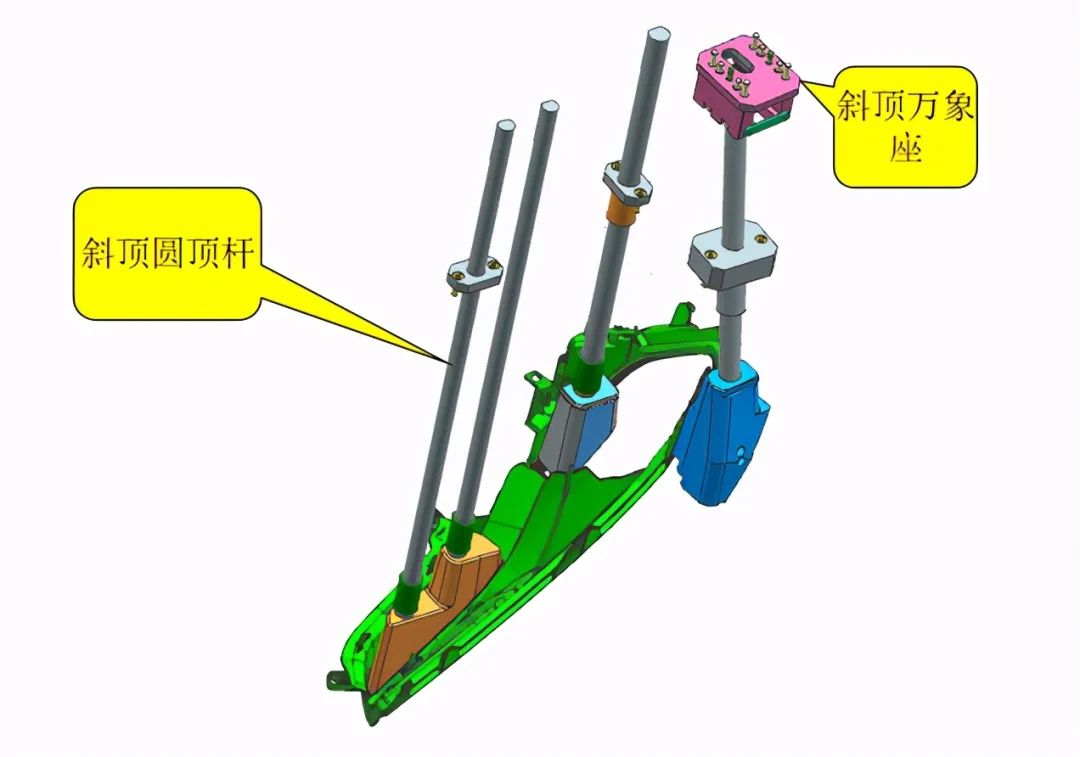

五、后模有一處斜頂，設計這種斜頂的時候要注意：斜頂的角度控制在（3-12）度，斜頂需要淬火處理，淬火的硬度一般達到（50-52）HRC，并且導向要精準，此產品形狀高低落差很大，不方便什下頂針頂出，采用斜頂加直頂的頂出方式，如下圖所示：
